CONCEPTION ET ARCHITECTURE DE LYRA
La solution LYRA repose sur une architecture haute performance qui offre une solution complète de surveillance à distance, de bout en bout, dédiée aux ouvrages de génie civil. Cette architecture a été conçue pour assurer plusieurs fonctions essentielles liées aux données. Elle permet l’acquisition et le traitement des informations grâce à un matériel de haute qualité comprenant des capteurs sans fil et une électronique d’acquisition robuste. Ces dispositifs fonctionnent en continu et de manière autonome pendant une durée pouvant atteindre dix ans grâce à une stratégie optimisée de gestion de l’alimentation.
Elle assure également l’enregistrement et la structuration des données dans le Cloud, fournissant une solution fiable pour l’archivage à long terme et la récupération rapide des données nécessaires aux comparaisons et aux analyses approfondies. Elle permet enfin la visualisation des informations via une interface utilisateur accessible en ligne, offrant aux administrateurs et à leurs équipes la possibilité de surveiller à distance l’ensemble des actifs, à tout moment et depuis n’importe quel lieu, au moyen d’un appareil connecté.
CONFIGURATION DE LYRA
La solution LYRA est dédiée aux ponts à haubans. Elle s’appuie principalement sur un système autonome d’acquisition et de traitement, sur un outil de stockage de données basé sur le Cloud intégrant des services d’alarme, ainsi que sur une interface web conviviale permettant la visualisation et l’analyse des données.

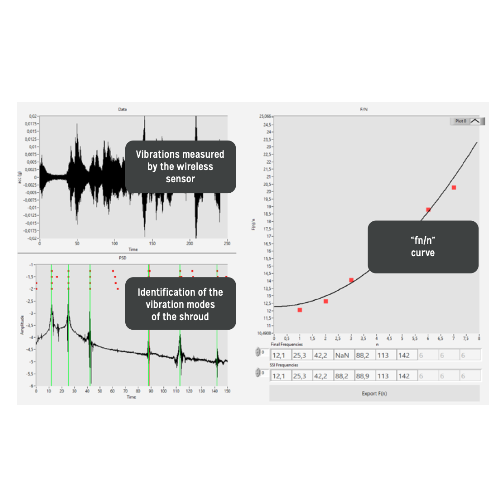

Le système d’acquisition et de traitement comprend un ensemble de capteurs sans fil mesurant les vibrations sur trois axes ainsi que la température. Ces capteurs communiquent avec un ordinateur fonctionnant sous un système d’exploitation temps réel, multi-utilisateurs et multitâches (Linux RT). La surveillance d’un pont à haubans pouvant nécessiter la mesure d’un grand nombre de câbles, le système permet de gérer plusieurs dizaines de capteurs via l’interface. Le serveur Cloud compare les valeurs de tension aux seuils définis et envoie des alertes, par SMS ou par email, lorsque cela s’avère nécessaire. Cette approche permet d’anticiper les dommages structurels et d’éviter toute défaillance catastrophique ou événement dangereux.
L’outil de stockage Cloud permet d’archiver les mesures dans une structure de données prédéfinie afin de faciliter l’analyse ultérieure de tout événement anormal. Cette méthode repose sur l’enregistrement de deux types d’informations, les signaux bruts accompagnés de leurs indicateurs clés prédéfinis, ainsi que leurs métadonnées uniques. Cette approche garantit la conservation de toutes les informations nécessaires et leur récupération rapide lorsque cela est requis.
Grâce à l’interface web, l’équipe de maintenance peut surveiller n’importe quel pont à tout moment et depuis n’importe où dans le monde à l’aide d’un appareil connecté tel qu’un smartphone, un ordinateur portable ou une tablette. Cette interface fournit des messages d’alerte et des informations détaillées sur la structure du pont, mais aussi sur l’état du matériel, notamment le niveau de batterie et la qualité de la connexion.
L’utilisation de LYRA réduit considérablement le nombre d’inspections nécessaires sur site en les limitant aux opérations réellement indispensables. Les inspecteurs disposent ainsi de davantage de temps pour se concentrer sur les travaux de maintenance essentiels. De manière générale, cette approche renforce la sécurité des infrastructures en prévenant toute défaillance majeure et réduit les coûts de maintenance grâce à une planification plus efficace.
