REX22D-T
Le REX22D est disponible avec des courants nominaux fixes de 12 A, 16 A et 20 A, ou réglables de 1 A à 20 A.
Avec le REX22D, le courant de sortie est activement limité lors de la mise sous tension de charges à courant élevé ou en cas de court-circuit. En cas de court-circuit, la limitation entraîne l'ajustement du courant maximal (I) à une valeur définie du courant nominal pendant une durée donnée (t). Le courant étant intégré de manière quadratique dans le calcul de l'énergie de transmission, on parle de « limiteurs I²t ». Cette limitation offre une protection efficace même pour les alimentations à découpage à faible réserve de courant et les câbles longs de faible section. Pour faciliter la mise sous tension de charges puissantes, le courant limité peut être maintenu disponible pendant une période prolongée. Ainsi, les capacités de commutation ≥ 40 000 µF ne posent aucun problème.
Le REX22D est disponible avec des courants nominaux fixes de 12 A, 16 A et 20 A, ou réglables de 1 A à 20 A.
Avec le REX22D, le courant de sortie est activement limité lors de la mise sous tension de charges à courant élevé ou en cas de court-circuit. En cas de court-circuit, la limitation entraîne l'ajustement du courant maximal (I) à une valeur définie du courant nominal pendant une durée donnée (t). Le courant étant intégré de manière quadratique dans le calcul de l'énergie de transmission, on parle de « limiteurs I²t ». Cette limitation offre une protection efficace même pour les alimentations à découpage à faible réserve de courant et les câbles longs de faible section. Pour faciliter la mise sous tension de charges puissantes, le courant limité peut être maintenu disponible pendant une période prolongée. Ainsi, les capacités de commutation ≥ 40 000 µF ne posent aucun problème.
Compact et flexible, le système REX est une solution tout-en-un offrant des options complètes de protection et de distribution 24 V CC pour les machines et le contrôle des processus. Il permet d'optimiser la fonctionnalité et le nombre de composants.
Le protecteur de circuit électronique REX22D-T protège sélectivement tous les circuits de charge 24 V CC jusqu'à 20 A et limite le courant de sortie de manière linéaire à la mise sous tension ou avant le déclenchement. Cette limitation réduit le courant nominal en cas de court-circuit. Cela permet une protection efficace et prévisible, même pour les alimentations à découpage disposant de faibles réserves de puissance.
La courbe caractéristique électronique offre ainsi des solutions supplémentaires pour la protection des systèmes d'entraînement, des technologies de commande pour les convertisseurs de fréquence, les moteurs polyphasés et les contacts de relais sensibles.
Les modules de seulement 12,5 mm de large, pouvant être montés côte à côte de manière modulaire, sont entièrement conçus en technologie push-in, avec poussoir. Un câblage sans outil, rapide et sans entretien est garanti.
Faites des économies !
Transparence et flexibilité grâce à des courants nominaux réglables via des curseurs
Réduction des temps d'arrêt grâce à un courant maximal limité calculable
Disponibilité accrue grâce à la prévention des déclenchements intempestifs
Tous les modules REX22D-T peuvent fonctionner en mode BASE et COM. Alors que le mode BASE fournit un message d'erreur via le contact auxiliaire du module d'alimentation, le mode COM offre diverses options de diagnostic, de contrôle et de paramétrage via différents modules de communication. Tous les appareils reconnaissent automatiquement le mode de fonctionnement correspondant
Galerie d'images

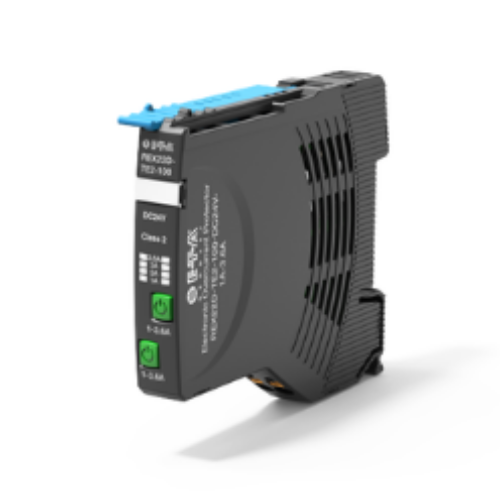

Image 1
